PM45C

L'imprimante thermique conçue pour votre quotidien

Honeywell Téléchargez la fiche
de PM45C

Présentation de PM45C

L’imprimante industrielle Honeywell PM45C est conçue pour l’impression d’étiquettes de haute qualité dans les environnements industriels les plus complexes.

L’imprimante connective WWAN permet une communication des données 24 h sur 24, 7 j sur 7 et une visibilité en temps réel des données critiques à partir d’un large éventail de sites.

Les entreprises d’aujourd’hui doivent faire face à des défis croissants en matière de flexibilité de production, de rotation des stocks et de contrôle des coûts.

L’imprimante industrielle PM45C permet une impression de haute précision et de gros volumes, ainsi qu’une fonctionnalité de suivi et de repérage pour augmenter l’efficacité de la production et la transparence de la chaîne d’approvisionnement dans la gestion des aliments et des boissons, des produits pharmaceutiques, de la fabrication, des entrepôts et des centres de distribution.

Construite sur la plateforme d’impression Honeywell, l’imprimante PM45C durable offre des vitesses d’impression allant jusqu’à 14 ips (350mm/s).

Avec un enregistrement d’impression allant jusqu’à +/-0,5 mm, l’imprimante PM45C peut garantir une qualité d’impression élevée des codes-barres, des textes et des images, y compris sur les petits composants électroniques et les étiquettes pharmaceutiques.

En tant qu’imprimante industrielle hautement connectée, le PM45C est doté d’une connectivité WWAN de première classe pour permettre un déploiement avec une limitation minimale de la topologie du réseau du site. L’imprimante PM45C est également évolutive et s’intègre aux interfaces RFID, parallèles, industrielles et aux interfaces de l’applicateur afin de répondre aux besoins imprévisibles de votre entreprise à l’avenir.



Afin de vous accompagner dans votre transformation vers une gestion intelligente de la fabrication et de la chaîne d’approvisionnement, l’imprimante PM45C prend en charge des protocoles réseau variables et plusieurs langages d’impression pour permettre une intégration facile dans votre système, que ce soit sur un serveur local ou dans le cloud. Grâce à l’outil logiciel intégré de Honeywell, Smart Parse, vous pouvez rapidement modifier la position, la taille des objets et du code-barres, ou le type de police sur les étiquettes sans avoir à modifier le système d’exécution ou avoir des compétences de programmation. Honeywell Operational Intelligence a équipé l’imprimante PM45C de la capacité de télégestion pour le diagnostic des problèmes et le suivi des performances de sortie.

L’imprimante PM45C peut prendre en charge une large gamme de supports, y compris les rubans à encrage interne et externe avec noyau d’un pouce (2,54 cm), ce qui permet de maximiser le temps entre deux recharges de supports.

Dotée d’une plate-forme micrologicielle Honeywell qui prend en charge plusieurs langages d’impression, l’imprimante PM45C remplace facilement les imprimantes existantes ou mixtes de Honeywell. Un mécanisme d’impression robuste entièrement métallique et un système de remplacement simple de tête d’impression et de rouleau d’entraînement sans outil permettent de réduire les indisponibilités et les besoins de maintenance.

Caractéristiques techniques de PM45C

CARACTÉRISTIQUES PHYSIQUES PM45c

  • LxHxl:432mmx181mmx253mm
  • (17,0 po x 7,1 po x 10,0 po)
  • Poids : 12,6 kg (27,7 livres)
  • PM45c avec porte Mega
  • L x H x l : 500 mm x 245 mm x 253 mm
  • (19,7 po x 9,6 po x 10,0 po)
  • Poids : 12,8 kg (28,0 livres)

CARACTÉRISTIQUES D’IMPRESSION PM45C

  • Largeur max. à 203 dpi : 108 mm (4,25 po)
  • Largeur max. à 300 dpi : 105,7 mm (4,17 po)
  • Largeur max. à 406 dpi : 104 (4,09 po)
  • Largeur max. à 600 dpi : 105,6 mm (4,16 po)
  • Longueur max. à 203 dpi : 4,8 m (189 po)
  • Longueur max. à 300 dpi : 2,2 m (85 po)
  • Longueur max. à 406 dpi : 1,2 m (47,2 po)
  • Longueur max. à 600 dpi : 0,55 m (22 po)

CONNECTIVITÉ SANS FIL

WLAN

IEEE 802.11 a/b/g/n/ac ; certifié Wi-Fi, 1x1 SISO

Fonctionnalités WLAN supplémentaires

802.11 d/e/h/i/k/r/w

Sécurité

OUVERT, WEP, WPA/WPA2 (particuliers et entreprises)

EAP pris en charge

TLS, PEAP, TTLS, PWD, LEAP, FAST

Bluetooth

prise en charge de Bluetooth V5.0 et BLE

WWAN

Radio WWAN

CAT4 LTE Modem

MIMO - Main/Rx-diversity (Principal/ diversité-RX)

LTE FDD

  • B1/B2/B3/B4/B5/B7/B8/B12/B13/ B18/B19/B20/B25/B26/B28

LTE TDD

  • B38/B39/B40/B41

UMTS

  • B1/B2/B4/B5/B6/B8/B19

GSM

  • B2/B3/B5/B8

Emplacement

  • emplacement pour carte Sim Micro x 1

VITESSE D’IMPRESSION

  • À 203dpi:50à350mm/s(2à14ips)
  • À 300dpi:50à300mm/s(2à12ips)
  • À 406dpi:50à250mm/s(2à10ips)
  • À 600 dpi : 50 à 150 mm/s (2 à 6 ips)

RÉSOLUTION D’IMPRESSION

  • À 203 dpi : 8 points/mm
  • À 300 dpi : 11,8 points/mm
  • À 406 dpi : 16 points/mm
  • À 600 dpi : 23,6 points/mm

SPÉCIFICATIONS DU SUPPORT PM45C

Type

  • étiquettes et supports doublés

Largeur max./min.

  • 114/19mm(4,5/0,75po)

Configuration

  • sur rouleau ou en paravent

Détection de support

  • intervalle, encoche, marque noire, continu, support bientôt vide, extrémité du support

Autre détection

  • détection de prise d’étiquette, détection de ruban faible/d’extrémité, détection de levage de tête

Diamètre max du rouleau d’étiquettes

  • 152 mm (6 po) pour les modèles à porte longue PM45c ; 213 mm (8,38 po) pour tous les autres modèles de PM45c

ID de noyau du rouleau d’étiquette

  • 38 à 76 mm (1,5 à 3 po)

CARACTÉRISTIQUES DU RUBAN

Type

  • cire, milieu de gamme et résine

INTERFACES

Standard

  • Ethernet 10/100/1 000 Mbps
  • Hôte USB 2.0 (x1 PM45C)
  • Périphérique USB 2.0
  • RS-232, jusqu’à 115,2 KB/s

En option

  • interface parallèle (IEEE 1284)
  • Interface industrielle : huit entrées/sorties numériques, quatre relais analogiques, un port RS232/422/485
  • Interface de l’applicateur : erreur externe mini- DIN à 8 broches, port standard DB15 de style Z, Centronics à 14 broches standard de style S, alimentation externe mini-DIN à six broches RFID : prend en charge EPC Classe 1 Gén. 2, 18000-6C. Radio configurée en conformité avec les réglementations UHF RFID locales, y compris FCC et ETSI. Veuillez contacter votre représentant local pour connaître la disponibilité dans une région particulière.

Protocoles réseau pris en charge

  • suite TCP/IP (TCP, UDP, ICMP, IGMP), LPR/LPD, Telnet/SSH, FTP/SFTP, BOOTP, DHCP, HTTP/ HTTPS, SNMPv1/2c/3, prise en charge SNMP-MIBII par UDP/IP (MIB entreprise privée MIB inclus), SMTP prend en charge IPv4 et IPv6

LOGICIEL

Langues de commande de l’imprimante

  • Fingerprint (FP, empreinte digitale)
  • DirectProtocol(DP)
  • Langage d’imprimante Intermec (IPL)3
  • ZSim2(ZPL-II),DPL,compatibleXMLpourSAP® AII et Oracle® WMS, PDF, C#

Applications/pilotes

  • pilote d’impression InterDriver Windows®, pilote CUPS pour Linux, types de périphérique Honeywell pour SAP, module de création et d’impression d’étiquettes Honeywell

Langues d’impression intelligente

N° C pour imprimantes

  • kit de ressource des développeurs pour l’impression intelligente Honeywell ; applications d’écriture avec les environnements de développement .NET

Prise en charge de la configuration et de la gestion des périphériques (en option)

  • OpIntel
  • PrintSet 5 pour la configuration d’imprimante ; interface Web sophistiquée pour la configuration, les mises à niveau et la gestion 1:1 ; Print Set MC (AndroidTM et Apple® iOS) pour la configuration d’imprimante via Bluetooth LE uniquement

CODES À BARRES/POLICES DE CARACTÈRES/GRAPHIQUES

Symbologies de codes à barres

  • toutes les symbologies 1D et 2D principales sont prises en charge

Normes prises en charge

  • conteneur d’expédition UPC/EAN, UCC/EAN 128, conteneur d’expédition en série, étiquette d’expédition MH10.8, AIAG (étiquette des pièces expédiées), OGMARS, POSTNET,

HIBCC, ISBT 128, GM1724, étiquette d’expédition UPS, étiquette de transport international

POLICES

  • Moteur de police monotype
  • polices non latines disponibles via WTLE

IMAGES

  • Prise en charge des formats de fichier PCX, PNG, GIF et BMP
  • Autres formats pris en charge avec Label Generation Tools

MÉMOIRE

Standard

  • 512 Mo de mémoire Flash, 256 Mo de SDRAM, périphérique de mémoire USB de plusieurs Go (FAT16/FAT32)

Partitionnement de l’utilisateur

  • 256 Mo

INTERFACE UTILISATEUR

  • IU entièrement tactile, IU de l’icône

LANGUES DE L’INTERFACE UTILISATEUR

Sur affichage à cristaux liquides entièrement tactile et interface Web

  • anglais, russe, allemand, français, portugais, espagnol, italien, coréen, thaï, japonais, chinois traditionnel et simplifié

ALIMENTATION ÉLECTRIQUE

TensionCA

  • 100 à 240VCA,50 à 60Hz

Consommation électrique

  • veille 9,6 W ; valeur maximale 270 W (24 V), valeur maximale 145 W (33V)

ENVIRONNEMENT D’EXPLOITATION

Température ambiante de fonctionnement

  • +5°Cà+40°C(+41°Fà+104°F)

Température de stockage

  • -20°Cà+70°C(-4°Fà+152°F)

Humidité de fonctionnement

  • 20 à 85 % sans condensation

Humidité de stockage

  • 5 à 90 % sans condensation

CONFORMITÉ AUX NORMES

  • Compatible RoHS conformément à la norme CE (EN55032 Classe B*), FCC Classe B*, certifié Energy Star 3.0
  • Pour plus de pays conformes, veuillez contacter votre bureau de vente local.

Applications pour PM45C

  • Transport et logistique

    Transport et logistique

    • Préparation de commandes
    • Emballage, expédition
    • Réception
    • Cross-docking
    • Étiquetage de conformité
  • Commerce et distribution

    Commerce et distribution

    • Centres de distribution
    • Opérations d'arrière-boutique
    • Impression de bons et reçus
    • Étiquetage de gondoles
    • mPOS
  • Industrie

    Industrie

    • Identificateurs/numéros de série de produit
  • Banque

    Banque

    • Chèques
    • Relevés bancaire
  • Services

    Services

    • Contrôle des actifs et des documents
    • Vérification des identités
    • Traitement des transactions
  • Accessoires de PM45C

    Têtes d'Impression

      50180236-001 Tête 203 Dpi 4'' pour PM45c
      50180237-001 Tête 300 Dpi 4'' pour PM45c
      50180238-001 Tête 406 Dpi 4'' pour PM45c
    50180234-001 Tête 600 Dpi 4'' pour PM45c



    Connectivités

      50174832-001

    Kit, Wireless LAN ROW

    Kit Wi-Fi installable sur site, comprenant une carte interne et une antenne, pour les pays en dehors des États-Unis et du Canada.

       PM45-PAR-01

    Kit, port parallèle

    Interface parallèle (IEEE 1284)

      PM45-IND-01

    KIT, Interface industrielle

    Interface industrielle – huit entrées/sorties numériques, quatre relais analogiques, un port RS232/422/485

      PM45-APPL-01

    KIT, Interface applicateur

    Interface de l'applicateur – Erreur externe mini-DIN à 8 broches, port DB15 standard de style Z, Centronics standard de style S à 14 broches, alimentation externe mini-DIN à 6 broches



    Options

      50180235-001

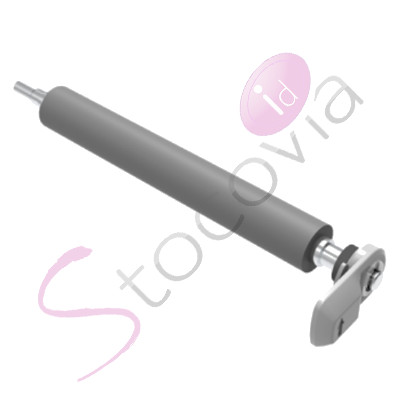

    Kit, Platen Roller

    Platen Roller Assembly

       50180192-001

    Media Arm Edge Guide)

       203-972-001

    Core Média 3''

    Adaptateur pour mandrins étiquettes de 3’’ de diamètre

      50180221-001

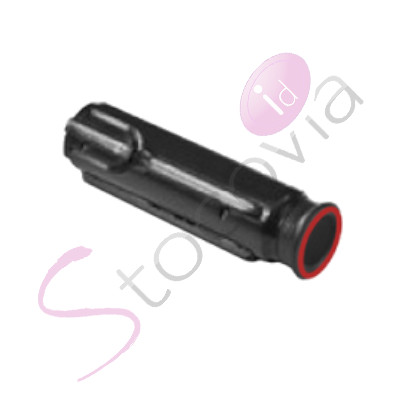

    Mandrin repliable / Collapsible Core

    Permet l'enroulement du ruban sans noyau et le rembobinage du support sans mandrin noyau

      50180196-001

    Distributeur d'étiquettes / Label Dispenser

    Facilite la distribution d'étiquettes avec un adhésif puissant. réenrouleur de support nécessaire.

      50180201-001

    Cutter pour PM45c

    Permet la découpe des étiquettes en sortie.

      203-993-001

    Cutter vertical pour PM45c



    Câbles

      321-576-004

    Câble USB

    Câble USB (USB-A vers USB-B), longueur de 2mètres, Conforme RoHS.

      1-974024-018

    Câble série

    Câble RS-232 (DB9F vers DB9M), longueur 1,8 m, conforme RoHS.

      1-94022-018

    Câble parallèle

    Câble parallèle (IEEE 1284), longueur de 1,8m, Conforme RoHS.

      1-974027-025 Cordon d'alimentation UE



    Entretien

      1-110501-00

    Carte de nettoyage des têtes d'impression / Printhead Cleaning Card

    Boîte de 25 cartes de nettoyage,

    format 4,5 x 6 pouces.
